Projektor – finále
Chtěl jsem zkusit DIY projektor jako schůdná a eko varianta se jevilo využít projekční jednotku z Meotaru a místo slidů položit na ní vhodný display. Ani Meotar se nakonec nevyhnul úpravě a tak popis dále rozdělím na 2 části.
1. Meotar – kousek z Aukra za cca 1500 Kč, byl trochu olezlý, ale jinak OK. Při testech se přišlo na to, že projekční žárovka 400W má uvolněné natmelení jednoho vývodu. Svítila, ale bylo jasné, že to není na dlouho. Padlo rozhodnutí neshánět předraženou žárovku ale vyměnit zdroj za výbojku. Našel jsem pěkný návod na přestavbu na http://www.media4u.cz/mm012007.pdf, kterým jsem se volně inspiroval. Použil jsem zapalovač a tlumivku Layrton pro 150W halogenidovou výbojku, jako výbojka byla nakonec dostupná Osram HQI-TS NDL, která se dala do mírně upravených (rozšířených) držáků původní žárovky. Vše fungovalo, pouze mně vadila hlučnost původních ventilátorů. S ohledem na hlučnost, jsem je oba v první fázi jedním nahradil standardním 120mm ventilátorem z PC zdroje. Napájení bylo z miniaturního trafa 10V st cca 5VA zatím graetz a konda. Hlučnost se sice zlepšila, ale celá projekční plocha byla dost teplá. Původcem tepla bylo nakonec špatné proudění vzduchu v krabici, jelikož bez většího rozboru jsem ventilátor nasměroval tak aby výbojku ofukoval, nicméně konstrukce krabice byla opačná. Řešení nakonec bylo osadit 2 stejné 120mm ventilátory zapojené do série. Díky polovičnímu napětí klesly otáčky a tím i hluk, při správném toku vzduchu bylo také chlazení dostatečné. Dále ještě byla rozebrána optická hlava a po odborném zásahu muselo v ní být vyměněno i zrcadlo. Původní totiž mělo odrazovou vrstvu napařenou z líce a tak jsem jí vyčistil skrz naskrz. Celé vyčištění přineslo razantní zvýšení světelného výkonu.
2. LCD panel – s ohledem na rozměr projekční plochy a dostupnost byla jasná volba 15″ monitor s rozlišení 1024*768. První rozebraný Dell neměl vhodnou konfiguraci elektroniky na zadní stěně. Jako další šel Fujitsu-Siemens a to už šlo. V hliníkovém plechu zad byl vyříznut otvor, že z nich zbyl prakticky rámeček. Při dalším laborování byly odstraněny téměř všechny vrstvy rozptylovacích folií. Elektronika byla přetočena a umístěna bokem. Napájecí zdroj byl pouze namontován na základnu bez dalších úprav. Po odzkoušení byla celá elektronika překryta krytem vyrobeným z nepotřebného nářaďového kufru. V něm jsou také otvory k mikrospínačům z původní ovládací lišty. Provoz: v praxi se ukázalo, že celá konfigurace je použitelná jenom má dva mínusy velikost nestabilita řešení volně položeného LCD panelu na promítací desce a světelný výkon, kdy není možné použití za denního světla v exteriéru.
Obr1: Ukázka promítání
Obr2: Ukázka promítání
Obr3: Ukázka promítání
Obr4: Celkový pohled na sestavu LCD + projektor
Obr5: Projektor v akci
Obr6: Sejmuta horní Fresnelova čočka
Obr7: Vnitřní uspořádání projektoru
Obr8: Detail ventilátorů
Obr9: LCD panel
Obr10: Vnitřek elektroniky LCD
Obr11: Detail elektroniky
IBM x225
Už během podzimu jsem se loučil se starým serverem IBM. Celkem zajímavý kousek historie. Byla to PIII s čipsetem VIA Apollo Pro 133T. Deska byla celkem dost desktopová včetně zvukovky. Zbytek ale byl opravdu už server: dost brutální case snad 10kg plechu, mega zdroj na kila tak 4-5 EC zdrojů, SCSI RAID 5 řadič s baterií zálohovanou cache, nějaký 8mm tape. Býval to spolehlivý kousek, dodneska vím o jednou, který jede a dá se říct že skoro celých 8 let non-stop. Tak to je vše, nechám jej pozdravovat v křemíkovém nebi. (_Ha-ha-ha, Krytone poslouchej, to křemíkové nebe to je něco jako lidské nebe? Ale ne pane, lidské nebe neexistuje to si jen lidi vymysleli, aby se z toho nezbláznili…. [;-])
Obr1: Předek, některé kryty již v průběhu času zmizely
Obr2: Detail MB, VIA chipset….
Obr3: Vnitřek, celkem standard IBM
Obr4: Zadní část, zajímavá je zvukovka ! v serveru…
Lie detector 3000
Celé to vzniklo jako sranda dárek pro kolegu k narozeninám. Vyšlo to z videa: https://www.youtube.com/watch?v=ruRv1YU99-I.
Konstrukce je triviální časovač 555 a přímo na výstup připojený reproduktor. Napájení ze 3 tužkovek přímo pospájených k sobě. Skrytý vypínač připojuje napájení
Obr1: Krabička je vzata z nějakého pořadače, snad ADK, kablík s vypínačem je z PC, mřižka z PC ventilátoru.
Obr2: Dno z kartonu, baterie, kousek univerzálního plošňáku.
Dell 325SX
První díl rozlučky je o stroji, se kterým jsem se potkal z počátku své praxe někdy kolem roku 1994. Tenkrát jsme jich měli několik desítek kusů s Windows 3.11, některé i jako diskless stanice v síti s Novell 3.51. Hezká vzpomínka. Už v té době výkon nic moc. Vůbec většina Dellů až po MMX a PIII byla ve srovnání se stavěnkami celkem lenošná.
Dnes tenhle kousek řídí nějakou technologii protože se nevyplatí upravovat software tak aby byl spustitelný i na nových strojích.
Konfigurace: Intel 386SX 25MHz, 1MB RAM, HDD 80MB, FDD, VGA WD90C11 256kB, PS/2 klávesnice, myš
Obr1: Pohled zpředu
Obr2: Zadní pohled
Obr3: Vnitřek
Obr4: Vnitřní atypický rám
Obr5: Detail integrovaného MB (tenkrát to nebylo moc zvykem), ve stromečku síťovka SMC (slušnej kousek)
Led osvětlení 3
Zase ty ledky…
Měl jsem v lampičce místo reflektorové 20W žárovky ledkovou, tuším patice MR16, cca 1,5W. Potvora byla nějaká laciná osazená celkem obyčejnými 5mm ledkami no a taky to s ní dopadlo…. Ani ne po půl roce začala část ledek mrkat. Protože to bylo celé vlepené do skleněného reflektoru, už jsem jí viděl v v popelnici, tedy v ekodvoře.
Nedalo mi to opatrně jsem ve svěráku jsem rozprasknul skleněný reflektor a vydoloval kruhový plošňák, zhora LED, zdola maličký grétzák, dva kondy a SMD odpory pro každý pásek o 3 LED. Vypájel jsem všechny LED z vadného pásku a pomocí knoflíku CR2032 je otestoval – 2 svítily, jedna ani ťuk. Tak šla. Zpátky jsem vše zapájel, vadnou jsem nahradil a bylo hotovo. Nakonec jsem to celé vestavěl pomocí oboustranné lepící pásky do jiné lampičky, kde pro změnu byla vypálená patice.
Tak to jen tak pro inspiraci, že není nutné všechno hned zahodit….
Tak jsem zpět
Škola je pryč a už se chystám na další zajímavé projekty.
Takže co to bude?
Nová rubrika – rozlučka a staré kousky, o tom, co jsem z hlavně prostorových důvodů poslal do křemíkového nebe.
Ukázka z brutální likvidace vadných HDD, pro kterou připravuji nový díl i videm.
Tuning 12V aku vrtačky.
Ukázka co s chrastícím ventilátorem na grafické kartě.
A pravděpodobně dokončení seriálu o home made projektoru.
Také asi nějaké resumé dalších několika školních projektů.
Jako poslední zatím jen tak mlhavě nosím rubriku názory, no to ještě uvidím co se z toho vyklube.
Led osvětlení 2
Update: po zdravé úvaze nebudou 2 pásky, ale jenom jeden, protože napájení je zdrojem napětí ne proudu a výpadek jednoho z pásků by způsobil přetížení druhé a jeho výpadek. Takže na stejno jak vše v sérii…. A asi to přejmenuji na LED 5, doma jsou další dvě LED v GU50 taky z Lidlu, ale tyhle dvě potvory přinesly 2 nepříjemná překvapení: start cca 0,5s a podstatně vyšší barevná teplota (posun do modra), konstrukcí jsou si podobné ….ale….

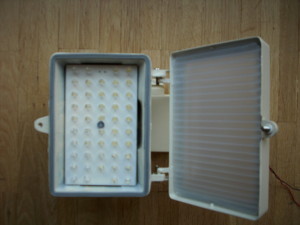

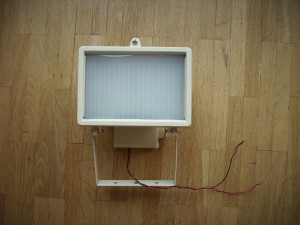

Už jsem to tu ukazoval – do reflektoru zabudované LEDové pole 48 diod.

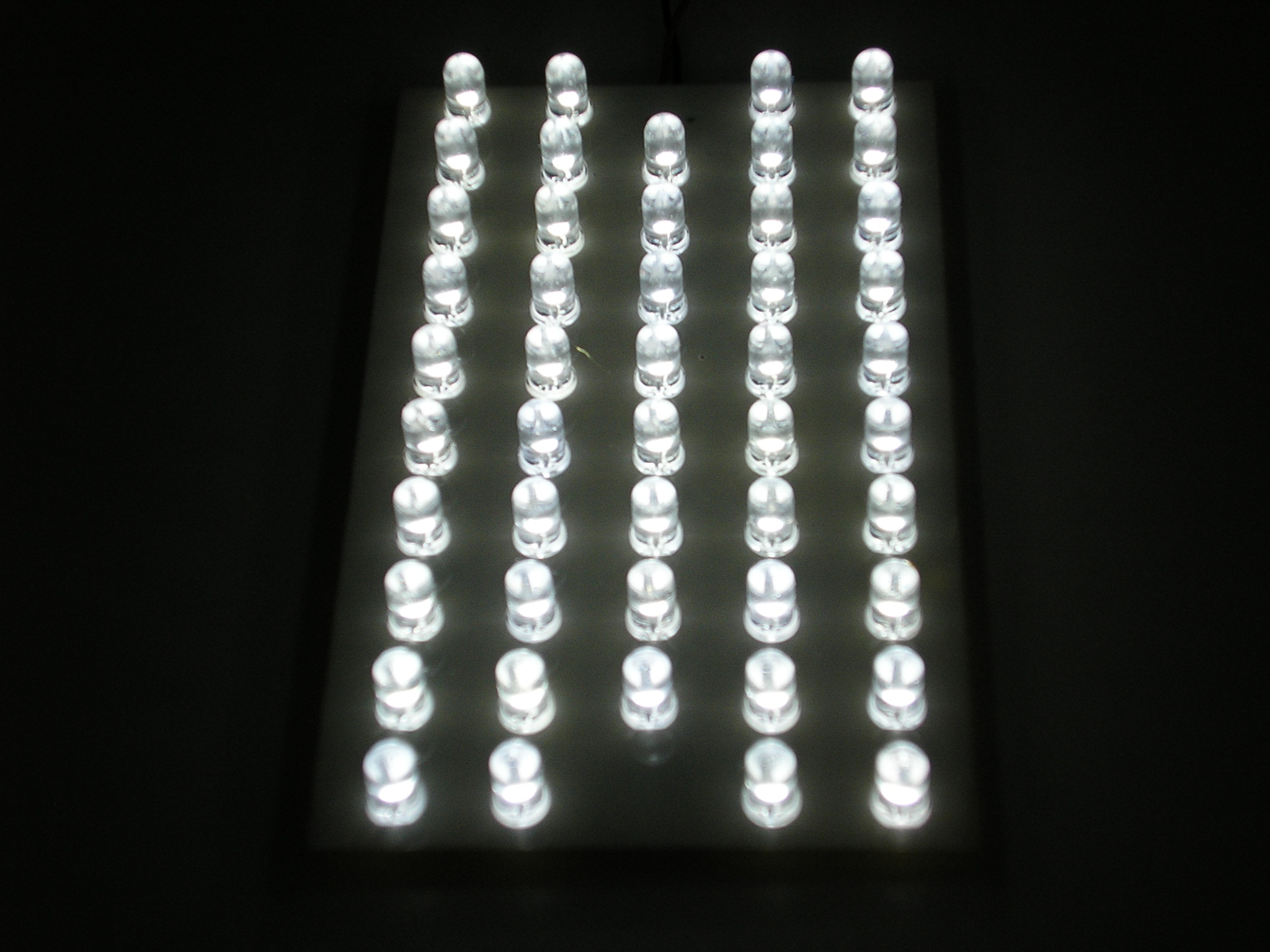

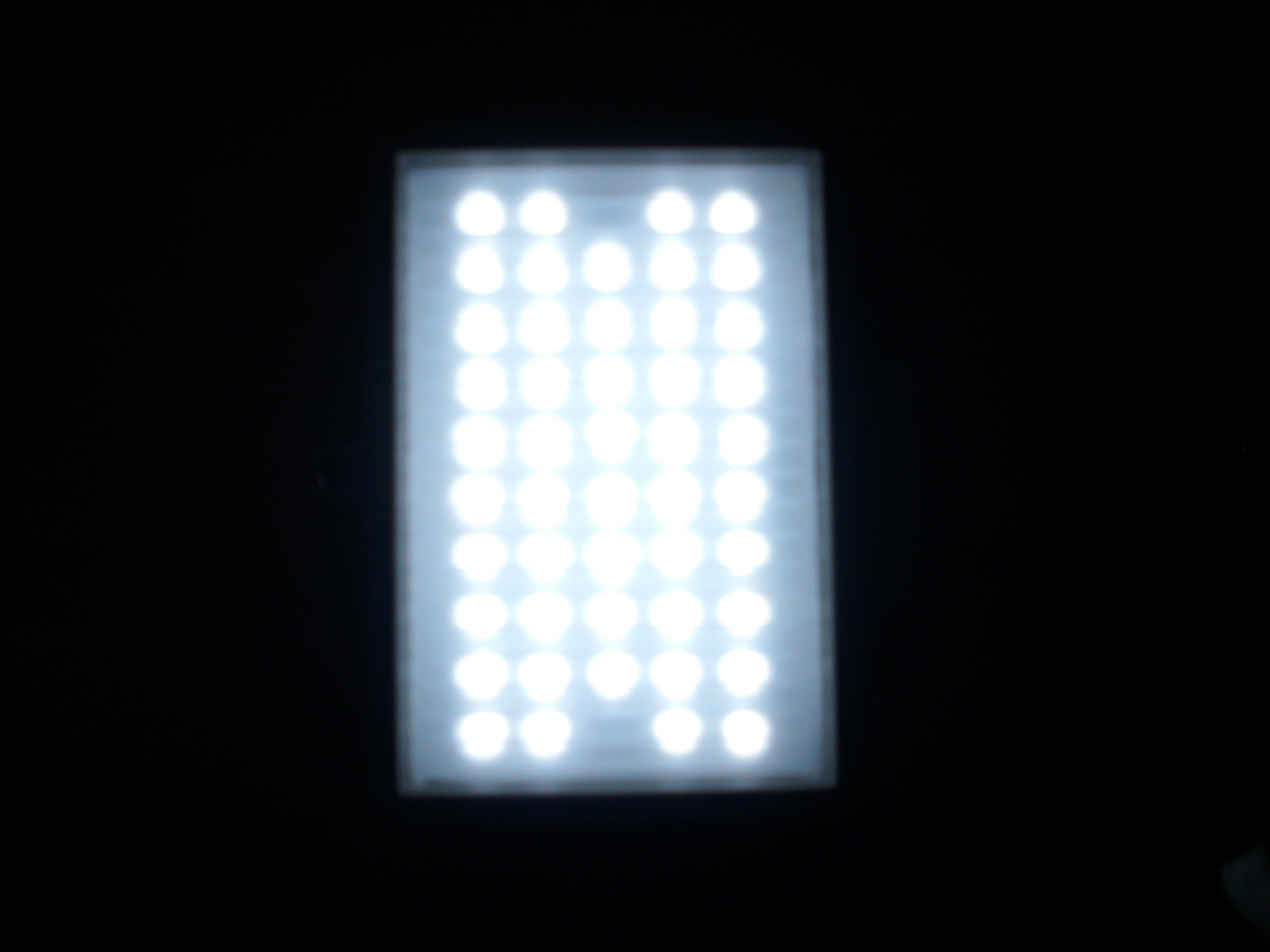

Obrázky 1-4: LED reflektor 12V 48 x 5mm LED celkem cca 5W
Tak Teď jsem těsně před realizací LED panelu na 230V. Zapojení bude převzaté z : http://www.belza.cz/ledlight/leddriver1.htm teď jde jen to napíchat do plošňáku. Vidím to na 2 pásky po 4 LED, proud páskem zvolím >20mA, sice to zkrátí životnost, ale alespoň to bude trochu svítit. A zde je pár foto:

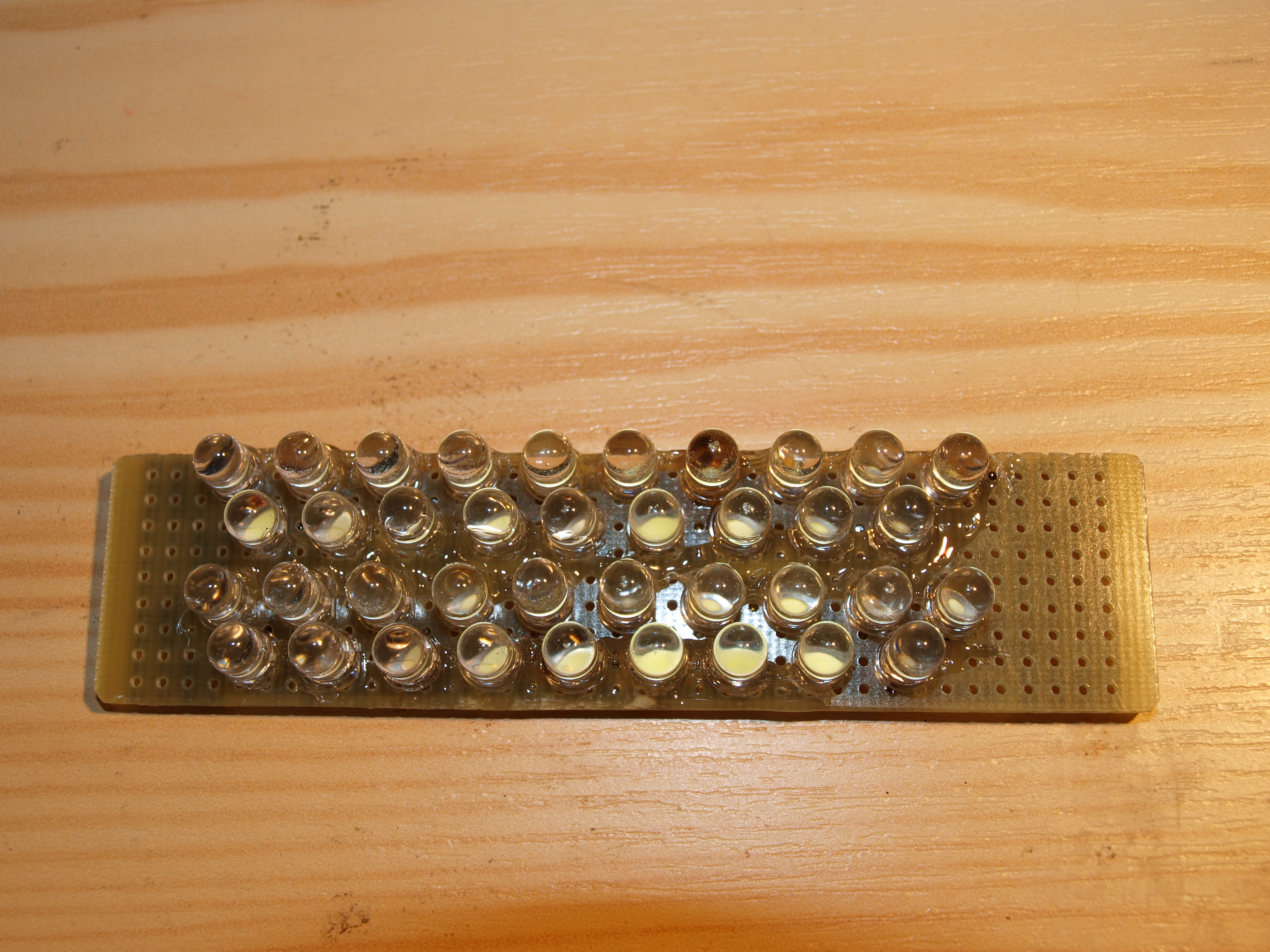

Obrázek 5: pole 40 LED připravené pro napájení zdrojem z 230V s omezovacím kondenzátorem.
PS: Nevím jestli jsem to neměl nazvat LED 3, protože provozuji komerční žárovku LED 3W do E27. Sice byla z Lidlu, ale mám pocit že svítí dobře, je realizována cca 11 čipy na celkem masivním chladiči.
Přehrávač CD s AT89S52
Moje lehké koketování s MCU začalo s bakalářskou prací na ZČU Plzeň. Díky zájmu o celou problematiku jsem na webu našel a prakticky převzal celý projekt jenom ho přeložil a nahrál do MCU. Vestavět do krabice od mrtvého Philipsu už nebyl takový problém.
Komplet projekt ke stažení: cd_play

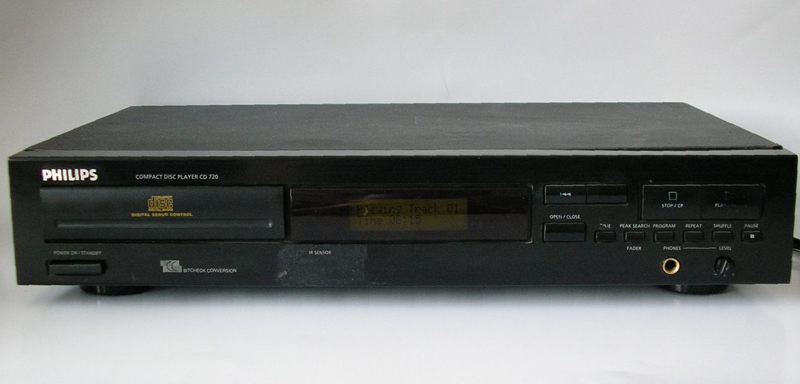

Obr1: Pohled na čelo
Obr2: Vnitřní uspořádání
CCFL zářivky
Po demontáži několika skenerů a LCD monitorů se mi nahromadilo několik CCFL trubic. Pro toho kdo neví jak to vypadá, jde o trubice o průměru cca 2 mm délky až 30 cm , které pomocí luminiforu jasně bíle září. Dokud nebyly bíle LED, byl to prakticky jediný způsob pro bílé podsvícení / osvětlení.
K provozu je potřeba zvyšující měnič, jeden jsem koupil ale nakonec jich mám z různých vraků několik. Napájení měniče je obvykle 12V.
Převod videa – lamer v akci II.
Tak se prokousávám těmi DVDčky a celkem s Avidemux-em daří. Našel jsem si oblíbené nastavení, které dává přijatelné výsledky v DVD rozlišení s velikostí cca 1,3 GB na film s původním AC zvukem. Jenom ten výkon mojí herky mě neuspokojuje. Pro zájemce nastavení Avidemuxu – Video / MPEG-4(Xvid) / nastavit/ poměr stran – as input; Audio / Copy (posun podle potřeby, hlavní stopa podle potřeby)
Další prozkoumání…. bez problému šel downsampling přes filtr Mplayer resample. Downsamploval jsem FullHD MKVéčko co jsem stejně nebyl schopný přehrát na DVD standard. Jenom ta moje mašina, ta se chudák snad 4 hodiny potila.
